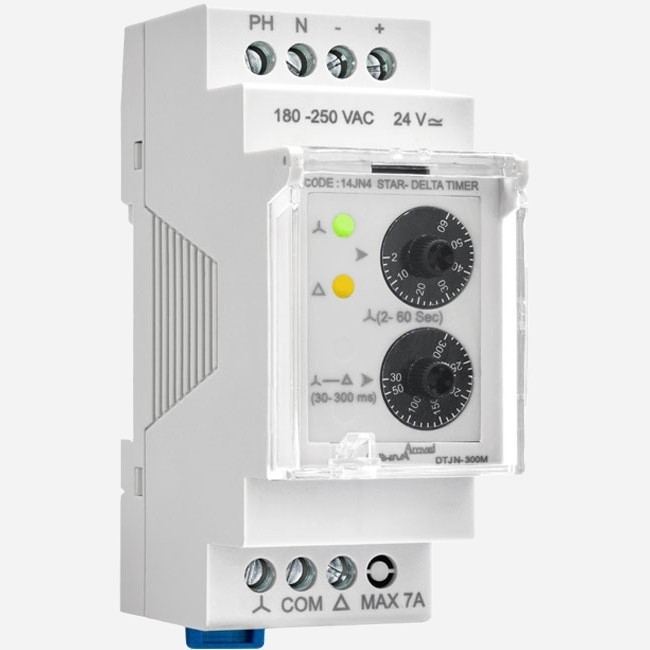

تایمر ستاره مثلث سری N (شیوا امواج)

مدل: DTJN-300M کد: 14JN4 وزن: 100 gr ابعاد: 36*90*65 mm IP: 30 ولتاژ تغذیه: 180-250VAC /50-60 HZ زمان وصل رله ستاره: 2-60 Sec زمان بین قطع رله ستاره و وصل رله مثلث: 30-300 ms خروجی: دو عدد رله 7A ویژگی تایمر ستاره مثلث شیواامواج تغذیه دستگاه AC وDC قابلیت تنظیم وصل رله ستاره قابلیت تنظیم زمان بین قطع رله ستاره و وصل رله مثلث داراری دو عدد نشانگر :وصل رله ستاره :وصل رله مثلث دارای دو رله مجزا طرز کار دستگاه با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VAC\DC به ترمینال های +،-وLEDروشن و رله ستاره مثلث می شود.(وصل کنتاکت COM به) زمان وصل رله ستاره با پیچ تنظیم قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ→در محدوده 300-30 میلی ثانیه می باشد، LED روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به) زمان بین قطع وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.
