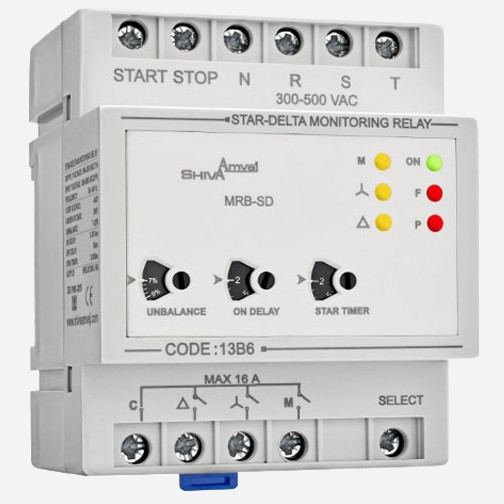

کنترل فاز ستاره مثلث شیواامواج

مدل: MRB-SD کد: 13B6 وزن: 350 gr ابعاد: 72*80*60 mm IP: 30 ولتاژ تغذیه: 180-250VAC/ R-N /50-60 HZ ولتاژ ورودی: 300-500VAC/3PH/50-60Hz قطع برای: افزایش ولتاژ: 440 ولت، کاهش ولتاژ: 300 ولت، عدم تقارن: 25-7 درصد تاخیر زمان قطع: 3 Sec زمان بین قطع رله ستاره و وصل رله مثلث: 50 m Sec کارآیی در: دما: 65+..20– درجه سانتی گراد و رطوبت : 70درصد خروجی: 3 عدد رله 16A ابعاد برش تابلو: 76*51 mm ویژگی های کنترل فاز ستاره مثلث شیواامواج حفاظت در برابر افزایش و کاهش ولتاژ عدم توالی و عدم تقارن فازها قطع هر کدام از فازها 6 عدد نشانگر برای اعلام ON: چشمک زن آرام:قطع برق STOP چشمک زن سریع: تأخیر در وصل دائم روشن: دستگاه آماده استارت F: چشمک زن آرام: افزایش ولتاژ چشمک زن سریع: عدم تقارن فازها دائم روشن: کاهش ولتاژ P: چشمک زن: قطع فاز دائم روشن: عدم توالی فاز M: وصل رله M : وصل رله : وصل رله 3 پیچ تنظیم Unbalance: تنظیم عدم تقارن (7-25%) On Delay: تأخیر در وصل (2-30Sec) Star Timer: زمان وصل رله ستاره (2-30Sec) قابلیت کنترل با شاسی START و STOP یا کنترل به وسیله PLC به صورت وصل دائم عدم تغییر پارامترها در اثر ضربات کنتاکتور تابلو
