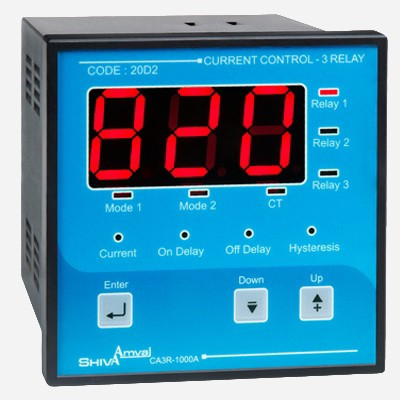

کنترل آمپر سه رله ای شیواامواج
توضیحات
ولتاژ تغذیه:
180-250VAC/ PH-N /50-60 HZ
دقت اندازه گیری جریان:
1+ 0.5% و 1-%0.5
زمان تنظیم CT:
از زمان وصل به برق به مدت 5 دقیقه
کارآیی در:
دما: 65+..20– درجه سانتی گراد و رطوبت : 70درصد
خروجی:
3 عدد رله 16A
ابعاد برش تابلو:
91*41 mm
ویژگی های کنترل آمپر سه رله ای شیواامواج
قابلیت اندازه گیری و نمایش جریان ورودی و قطع و وصل رله ها با توجه به جریان ورودی تعریف شده
دارای
3 عدد رله خروجی با سه عدد جریان قابل تعریف به صورت مجزا
2 مد کاری کنترل رله ها به صورت وابسته و غیر وابسته
زمان های تأخیر در وصل و تأخیر در قطع مجزا برای رله ها
هیسترزیس قابل تعریف برای حد جریان وصل و قطع رله ها
دارای 10 عدد نشانگر برای اعلام
Current: وضعیت نمایش یا تنظیم جریان (0.01A-100%CT)
On Delay: وضعیت تنظیم تأخیر در وصل (1-120Sec)
Off Dealy: وضعیت تنظیم تأخیر در قطع (120Sec)
Hysteresis: وضعیت تنظیم هیسترزیس جریان وصل رله ها (1-20% مقدار تنظیم شده)
Mode1: وضعیت عملکرد در مد 1(مد غیر وابسته)
Mode2: وضعیت عملکرد در مد 2(مد غیر وابسته)
CT: نمایش و تنظیم CT(5/5-1000/5A)
Relay1: وضعیت رله 1
Relay2: وضعیت رله 2
Relay3: وضعیت رله 3
